탄소 탄소 스터드가 초고온 응용 분야에서 선호되는 고정 솔루션이 되는 이유

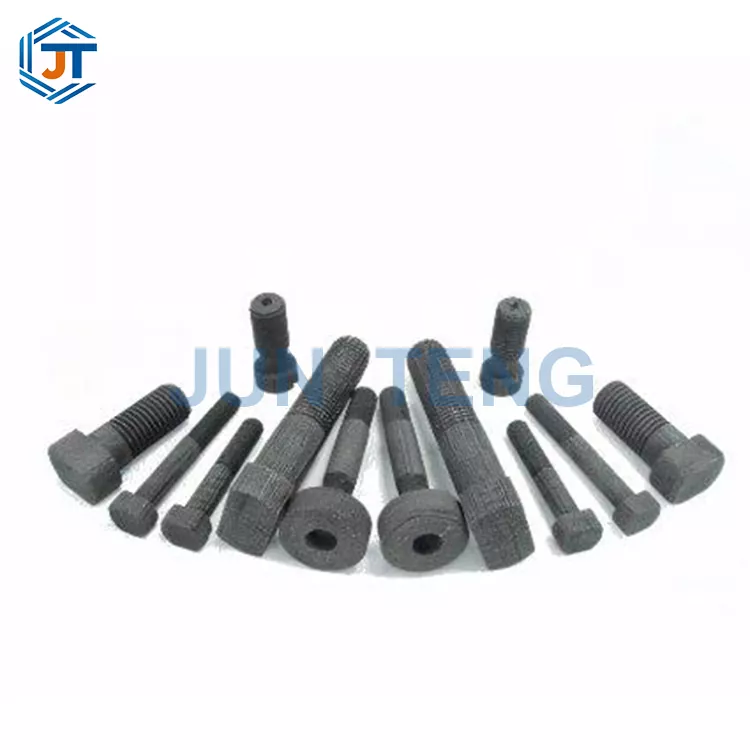

카본 카본 스터드기존의 금속 또는 흑연 패스너가 극심한 열, 열 순환 및 오염 제어로 어려움을 겪는 고정 응용 분야용으로 설계되었습니다.텡 준광전지 용광로, 반도체 장비, 진공 열처리 시스템 및 기타 까다로운 열장 응용 분야용 탄소-탄소 복합 스터드를 제조하며 최대 2200°C의 불활성 환경에서 정밀 가공, 맞춤형 치수 및 안정적인 성능을 제공합니다.
고온 장비가 진공 또는 불활성 가스 조건에서 작동하는 경우 고정 시스템은 열장 안정성, 구성 요소 정렬, 유지 관리 빈도 및 생산 신뢰성에 직접적인 영향을 미칠 수 있습니다. 탄소-탄소 복합 스터드는 경량 탄소 매트릭스와 지속적인 탄소 섬유 강화를 결합하여 기존 금속 패스너에 대한 유용한 대안을 제공합니다.
텡 준 Carbon Carbon Studs는 3D 탄소 섬유 프리폼 직조, 반복 함침 및 탄화, 고온 흑연화 및 정밀 CNC 가공을 통해 제조됩니다. M3-M30 스레드 직경과 10-600mm 길이로 제공되며 전체 스레드, 부분 스레드, 계단식 및 기타 맞춤형 구성으로 제공될 수 있습니다.
목차
- 카본 카본 스터드란 무엇입니까?
- 고온 응용 분야에 적합한 이유는 무엇입니까?
- 구매자는 어떤 기술적 성능을 기대할 수 있습니까?
- 주요 장점은 무엇입니까?
- 탄소 탄소 스터드는 어디에 사용됩니까?
- 탄소 탄소 스터드는 어떻게 제조됩니까?
- 올바른 스터드를 어떻게 선택해야 합니까?
- 어떻게 설치하고 유지관리해야 합니까?
- 자주 묻는 질문
- 결론
카본 카본 스터드란 무엇입니까?
탄소 탄소 스터드는 일반적으로 C/C 복합재라고 불리는 탄소-탄소 복합재로 제조된 긴 막대 고정 부품입니다. 이 패스너는 기존의 강철, 스테인리스 스틸 또는 몰리브덴에 의존하는 대신 탄소 섬유 강화 탄소 매트릭스를 사용하여 가벼운 무게, 열 안정성 및 고온 성능의 조합을 달성합니다.
이들 구조는 금속 오염, 열팽창 불일치 또는 패스너 변형이 생산 품질에 영향을 미칠 수 있는 장비에 특히 유용합니다. 정밀하게 가공된 나사산을 사용하면 호환되는 너트 및 와셔와 함께 스터드를 대형 흑연 또는 탄소 기반 구성 요소에 안전하게 연결할 수 있습니다.
텡 준의 Carbon Carbon Stud를 평가하는 구매자의 경우 주요 고려 사항은 단순히 최대 온도 저항이 아닙니다. 나사산 무결성, 치수 정확도, 열팽창, 재료 순도, 열 충격 저항 및 주변 열장과의 호환성도 마찬가지로 중요합니다.
고온 응용 분야에 적합한 이유는 무엇입니까?
열 처리 장비 내부에 사용되는 패스너는 반복적인 가열 및 냉각, 기계적 부하, 진공 또는 불활성 가스에 노출을 경험합니다. 기존 재료는 온도가 상승함에 따라 부드러워지거나, 크리프되거나, 산화되거나, 원치 않는 불순물이 유입될 수 있습니다.
탄소-탄소 복합재 스터드는 이러한 과제 중 몇 가지를 해결합니다. JUN TENG은 불활성 환경에서 최대 작동 온도를 약 2200°C로 지정하고 재료의 열팽창 계수는 흑연 및 기타 탄소 기반 열장 구성 요소와 밀접하게 일치합니다.
이러한 호환성은 가열 및 냉각 중 치수 변화를 줄이는 데 도움이 됩니다. 상대적으로 안정적인 스레드 맞물림을 유지하면 반복되는 열 주기 동안 연결된 구성 요소의 느슨해짐과 변위를 최소화하는 데 도움이 될 수 있습니다.
구매자는 어떤 기술적 성능을 기대할 수 있습니까?
재료 선택은 온도 주장보다는 측정 가능한 성능을 기준으로 해야 합니다. 다음 비교는 JUN TENG Carbon Carbon Studs에 제공되는 몇 가지 기술적 특성을 강조합니다.
| 테스트 항목 | 텡 준 C/C 스터드 | 몰리브덴 스터드 | 고온 합금 스터드 |
|---|---|---|---|
| 벌크 밀도 | 1.64-1.73g/cm3 | 10.18g/cm3 | 7.95g/cm3 |
| 최대 작동 온도 | 불활성 가스에서 최대 2200°C | 대략. 1650°C | 최대 약. 880°C |
| 열팽창계수 | 0.85-1.35 × 10⁻⁶/K | 5.4 × 10⁻⁶/K | 16.9×10⁻⁶/K |
| 재 함량 | 550ppm 이하 | 중금속 침전 가능 | 금속 휘발 가능 |
| 열충격 저항 | 1800°C에서 ≥1300 사이클 | 대략. 균열 전 320주기 | 고온에서 급속한 연화 |
| 재료 특성 | 경량, 비자성, 탄소 기반 | 금속성이며 무겁다 | 금속성 및 산화에 민감한 |
실제 성능은 작동 환경, 온도 프로필, 기계적 부하, 형상, 표면 상태 및 설치 방식에 따라 달라집니다. 따라서 엔지니어링 평가에서는 항상 전체 운영 환경을 고려해야 합니다.
주요 장점은 무엇입니까?
1. 우수한 고온 안정성
탄소-탄소 복합 구조는 많은 기존 패스너가 변형되거나 부드러워지기 시작하는 온도에서도 체결 성능을 유지할 수 있습니다. 이로 인해 C/C 스터드는 특히 고온 진공 및 불활성 대기 장비에 적합합니다.
2. 낮은 열팽창
상대적으로 낮은 열팽창 계수는 탄소 탄소 스터드가 흑연 및 탄소-탄소 구성 요소와 효과적으로 작동하는 데 도움이 됩니다. 차등 팽창을 줄이면 열 순환 중에 나사 결합과 구성 요소 위치를 유지하는 데 도움이 될 수 있습니다.
3. 높은 재료 순도
광전지 및 반도체 제조에서는 오염 제어가 중요합니다. 고순도 탄소 기반 체결 솔루션은 고온 환경에서 금속 패스너의 중금속 침전과 관련된 우려를 줄일 수 있습니다.
4. 경량 구조
보고된 밀도가 1.64-1.73g/cm3인 탄소-탄소 복합 스터드는 몰리브덴 및 많은 기존 금속 대체재보다 훨씬 가볍습니다. 대형 열장 조립체를 설계할 때 구성요소 무게를 낮추는 것이 유용할 수 있습니다.
5. 유연한 사용자 정의
- M3-M30 나사 직경 옵션
- 10-600 mm 표준 길이 범위
- 전체 스레드 및 부분 스레드 구성
- 계단형 및 확장형 디자인
- 엔지니어링 도면을 기반으로 한 맞춤형 치수
- 적합한 응용 분야를 위한 SiC 항산화 코팅 옵션
탄소 탄소 스터드는 어디에 사용됩니까?
열 안정성, 낮은 팽창, 저밀도 및 고순도 구성의 조합으로 인해 Carbon Carbon Stud는 여러 산업 응용 분야에 적합합니다.
- 광전지 제조:흑연 지지대, 절연판, 열장 구조 및 결정 성장 및 잉곳 퍼니스 내부의 기타 구성 요소를 연결하는 데 사용됩니다.
- 반도체 장비:CVD 시스템, 진공 확산로, 고순도 어닐링 장비 내부의 흑연 부품 고정에 적합합니다.
- 진공 열처리:기존 금속 패스너가 열 변형을 겪을 수 있는 소결, 탄화 및 흑연화로에 사용됩니다.
- 항공우주 연구:고온 테스트 장비, 열 시뮬레이션 시스템 및 특수 실험실 설비에 적용 가능합니다.
까다로운 열장 조립에서 탄소 탄소 스터드는 종종 호환되는 탄소-탄소 와셔 및 탄소-탄소 너트와 함께 사용되어 완벽한 고온 고정 시스템을 만듭니다.
탄소 탄소 스터드는 어떻게 제조됩니까?
제조 공정은 C/C 패스너의 기계적 및 열적 특성에 직접적인 영향을 미칩니다. JUN TENG은 프리폼 준비부터 최종 가공까지 재료를 제어하도록 설계된 통합 생산 경로를 사용합니다.
- 3D 프리폼 제직:연속 탄소 섬유는 3차원 프리폼으로 직조되어 섬유 연속성을 확립합니다.
- 수태:진공과 고압의 함침을 반복하면 내부 기공을 채우고 프리폼의 밀도를 높이는 데 도움이 됩니다.
- 탄화:가열을 제어하면 매트릭스가 탄소 구조로 변환됩니다.
- 고온 흑연화:최대 약 2800°C의 온도에서 처리하면 재료를 정화하고 안정화하는 데 도움이 됩니다.
- 정밀 CNC 가공:5축 CNC 장비와 전용 다이아몬드 공구를 사용하여 정확한 나사 프로파일을 형성합니다.
- 검사 및 마무리:완성된 스터드는 치수 및 외관 검사를 받으며 용도에 따라 필요할 경우 SiC 코팅 옵션도 제공됩니다.
이 통합 프로세스는 생산 배치 전반에 걸쳐 재료 일관성, 스레드 정확성 및 추적성을 보다 효과적으로 제어할 수 있습니다.
올바른 스터드를 어떻게 선택해야 합니까?
올바른 카본 카본 스터드를 선택하려면 나사산 직경을 선택하는 것 이상이 필요합니다. 구매자는 주문하기 전에 전체 작동 상태를 평가해야 합니다.
- 작동 온도:최대 연속 온도와 최고 온도를 확인하세요.
- 대기:응용 분야에서 진공, 질소, 아르곤 또는 기타 통제된 환경을 사용하는지 확인합니다.
- 스레드 사양:올바른 직경, 피치 및 나사산 구성을 선택하십시오.
- 전체 길이:부품 두께, 맞물림 깊이, 와셔, 너트 및 필요한 간격을 고려하십시오.
- 열 순환:장비가 저온과 고온 사이를 얼마나 자주 이동하는지 평가합니다.
- 순도 요구사항:반도체 및 광전지 응용 분야에서는 회분 및 금속 불순물에 대한 엄격한 제어가 필요할 수 있습니다.
- 산화 방지:산소와 관련된 적절한 고온 응용 분야의 경우 SiC 코팅 요구 사항을 제조업체와 논의하십시오.
어떻게 설치하고 유지관리해야 합니까?
탄소-탄소 복합재료는 우수한 고온 특성을 제공하지만 연성 금속에 비해 부서지기 쉬울 수 있으므로 취급 시 주의해야 합니다.
- 설치 전 나사산을 청소하고 먼지나 이물질을 제거하십시오.
- 해당 용도에 권장되는 경우 적합한 고순도 흑연 윤활제를 사용하십시오.
- 적절한 토크 렌치를 사용하여 토크를 점진적이고 균일하게 적용하십시오.
- 과도한 국지적 하중을 생성할 수 있는 공압 충격 도구를 사용하지 마십시오.
- 고정 지점이 여러 개인 경우 구성 요소를 대칭으로 조여 하중을 분산시킵니다.
- 사용하지 않은 스터드는 건조하고 통풍이 잘 되는 환경에 보관하십시오.
- 재사용 전, 특히 조립 및 분해를 반복한 후에는 나사산을 검사하십시오.
코팅되지 않은 탄소-탄소 부품은 일반적으로 통제된 불활성 또는 진공 환경용으로 만들어졌습니다. 산소 함유 고온 조건의 경우, 용도별 산화 보호를 공급업체와 함께 평가해야 합니다.
카본 카본 스터드에 관해 자주 묻는 질문
Q1: 카본 카본 스터드와 그래파이트 스터드의 차이점은 무엇입니까?
탄소-탄소 스터드는 탄소섬유 강화 복합 구조를 사용하는 반면, 기존 흑연 스터드는 일반적으로 벌크 흑연으로 만들어집니다. 강화된 구조는 까다로운 체결 용도에 향상된 강도, 열충격 저항성 및 내구성을 제공할 수 있습니다.
Q2: JUN TENG Carbon Carbon Stud는 어떤 크기를 제공할 수 있습니까?
텡 준은 M3에서 M30까지의 스레드 직경과 10mm에서 600mm까지의 길이를 제공하며 응용 분야 요구 사항에 따라 전체 스레드, 부분 스레드, 계단식 및 맞춤형 구성을 사용할 수 있습니다.
Q3: 카본 카본 스터드를 맞춤 제작할 수 있나요?
예. 맞춤형 치수, 나사산 구성, 길이, 계단식 설계 및 기타 특수 형상은 엔지니어링 도면 및 적용 요구 사항에 따라 제조할 수 있습니다.
Q4: 이 스터드를 다른 공급업체의 너트 및 와셔와 함께 사용할 수 있습니까?
별도 구매도 가능하지만 나사 공차가 조정된 호환 가능한 탄소-탄소 너트와 와셔를 사용하면 조립 호환성과 전반적인 체결 안정성이 향상될 수 있습니다.
Q5: 탄소 탄소 스터드는 고온의 공기 중에서 사용할 수 있습니까?
코팅되지 않은 C/C 스터드는 주로 진공 및 불활성 환경에 사용됩니다. 응용 분야에 고온 산화 조건이 포함된 경우 제조업체와 함께 적절한 산화 방지 코팅 및 작동 전략을 평가해야 합니다.
결론
열 처리 장비가 더욱 까다로워짐에 따라 고정 부품은 기본적인 기계적 연결 이상의 기능을 제공해야 합니다.카본 카본 스터드고온 안정성, 낮은 열팽창, 경량 구조, 고순도, 열충격 저항성 및 유연한 맞춤화가 결합되어 광전지, 반도체, 진공로, 열처리 및 고급 실험실 응용 분야에 특히 매력적입니다.
통합 제조 공정, 정밀 CNC 가공, 맞춤형 사양, C/C 너트 및 와셔 지원을 통해 JUN TENG은 까다로운 열장 조립을 위한 완벽한 고정 솔루션을 제공할 수 있습니다. 새로운 시스템을 위해 고온 패스너를 선택하거나 기존 금속 스터드를 교체하는 경우,저희에게 연락주세요온도, 대기, 치수, 스레드 요구 사항 및 맞춤형 Carbon Carbon Stud 솔루션을 논의합니다.
