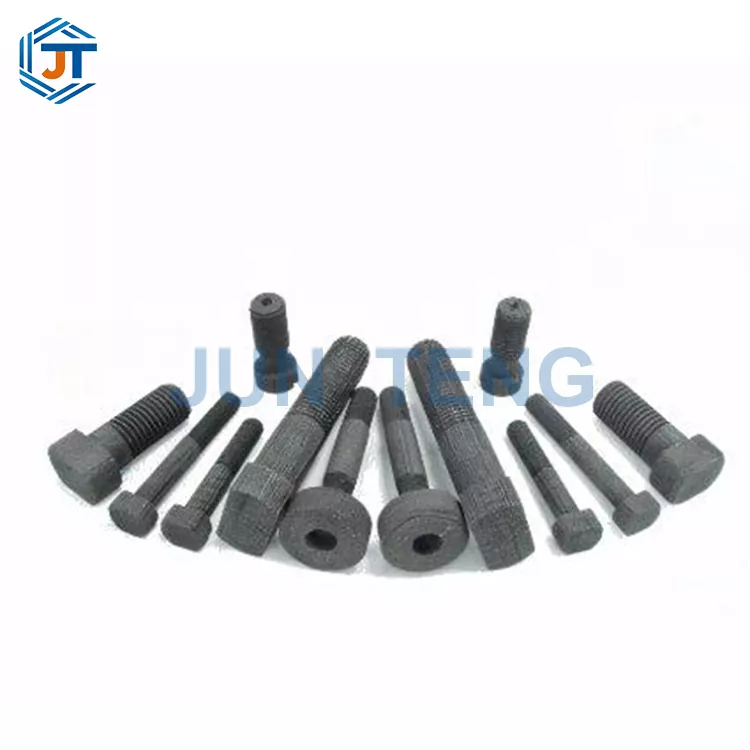

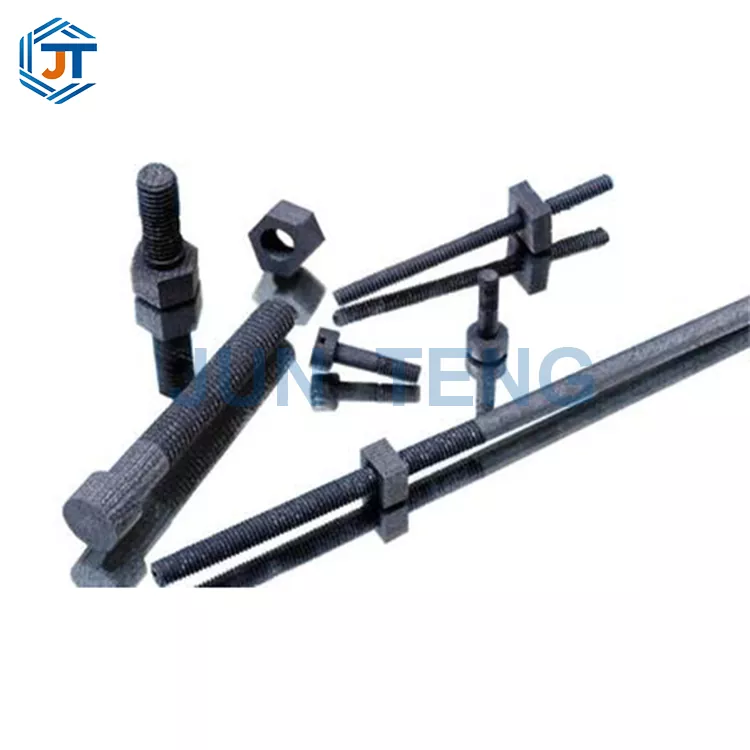

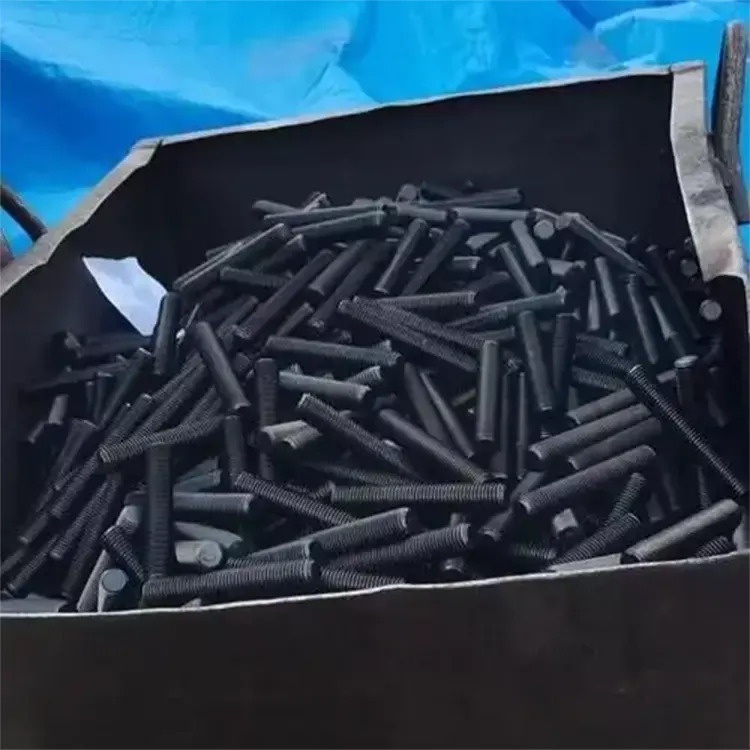

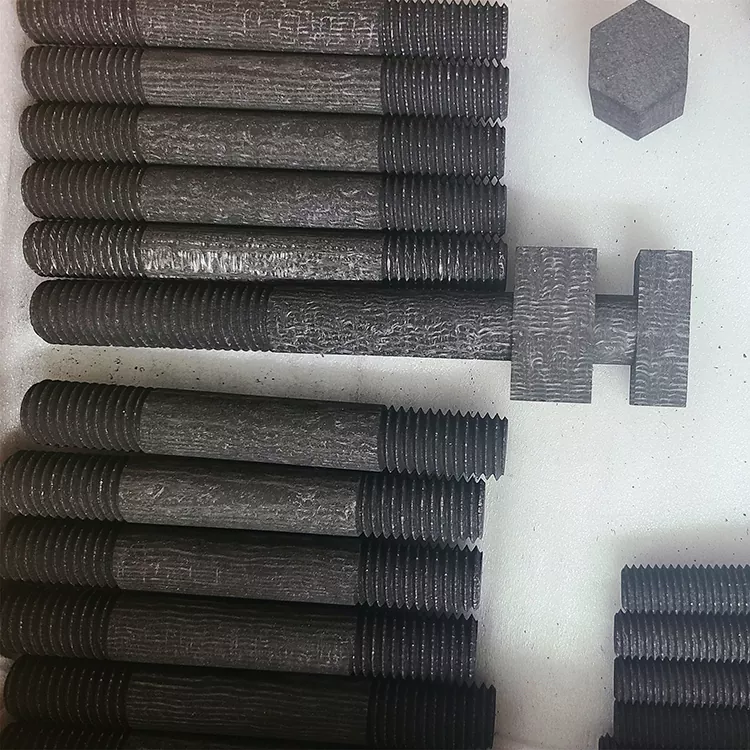

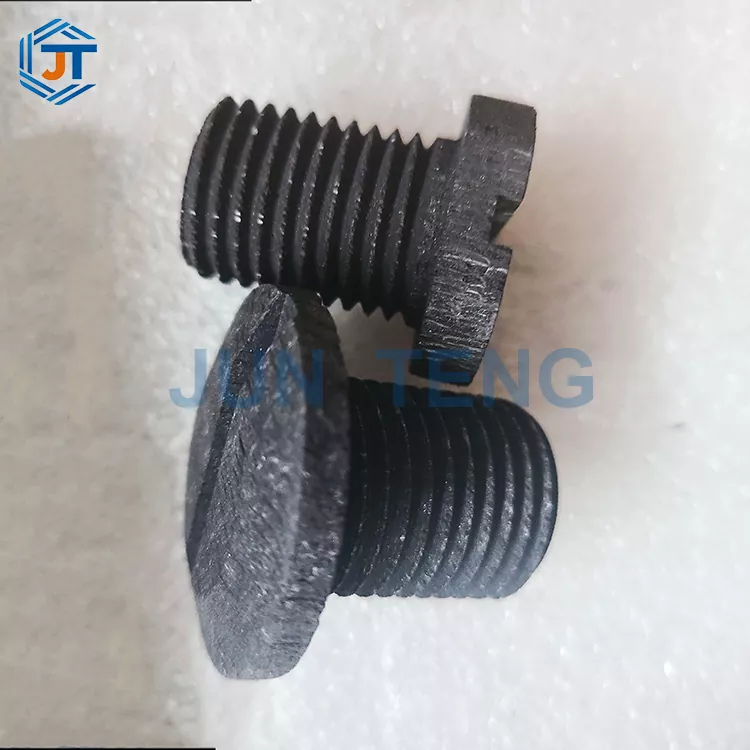

카본 카본 스터드

18년의 생산 역사를 지닌 탄소 탄소 복합 재료 제조업체인 JUN TENG은 3D 프리폼 제직 및 함침 탄화부터 2800°C 흑연화 및 정밀 CNC 가공에 이르기까지 완전한 사내 제조 체인을 운영합니다. 우리 공장에서는 광전지 단결정로, 반도체 CVD 챔버 및 진공 열처리 시스템에서 대형 흑연 부품을 고정하기 위해 일치하는 C/C 너트 및 와셔와 함께 사용되는 고온 진공 열장용 긴 코어 패스너로 탄소 탄소 스터드를 공급합니다.

우리 공장의 스터드를 수지 기반 탄소 섬유 볼트(200°C 이상에서 분해), 흑연 볼트(열 순환 시 분말 및 균열), 몰리브덴 볼트(1650°C 이상에서 연화) 또는 스테인레스 스틸 볼트(900°C 미만에서 파손)와 차별화하는 점은 바로 당사의 C/C 스터드가 불활성 분위기에서 2200°C에서 나사산 무결성과 조임력을 유지한다는 것입니다. 직접 제조업체로서 우리는 밀도 1.64-1.73g/cm3, 회분 함량 550ppm 미만, 흑연 성분과 일치하는 열팽창(0.85-1.35×10⁻⁶/K), 균열 없이 1300사이클을 초과하는 열충격 저항을 달성하여 생산의 모든 단계를 관리합니다. 이는 공급자 제품 라인에서 가장 높은 순도와 열충격 저항입니다.

우리 공장은 전세계 태양광 및 반도체 장비 제조업체에 제품을 공급합니다. 우리는 표준 크기 M3-M30, 길이 10mm-600mm, 전체 스레드 또는 부분 스레드 구성 및 맞춤형 계단형 디자인을 제공합니다. 원스톱 공급업체로서 우리는 완전한 고정 어셈블리에 적합한 C/C 너트와 와셔도 제공합니다. 모든 배치는 전체 테스트 보고서가 포함된 CNAS 인증 제3자 실험실에서 테스트됩니다. 표준 재고 크기를 48시간 내에 배송하는 공장 직접 조달입니다.

핵심 기술 매개변수 비교표

제품의 핵심 장점 및 판매 포인트

1. 고온에 대한 크리프 현상이 없고, 오래 지속되며 안정적인 체결력을 발휘합니다.

2200℃의 진공/불활성 환경에서 금속 볼트와 같은 고온 크리프에 의한 신율, 굽힘, 와이어 미끄러짐 등의 문제 없이 장기간 안정적으로 사용할 수 있으며, 패스너 고장으로 인한 잦은 가동 중단 및 유지 보수를 피하고 장비의 연속 생산 효율성을 크게 향상시킵니다.

2. 낮은 열팽창 계수, 흑연 열장에 대한 강한 적응성

열팽창 계수는 흑연 시트 및 탄소 탄소 복합 부품의 열팽창 계수에 가깝고 반복적인 온도 상승 및 하강 공정 중에 스레드 클리어런스에 큰 변화가 없어 조립 느슨함 및 열장 변위 문제를 효과적으로 방지합니다.

3. 고순도 모든 탄소 소재, 오염이 전혀 없는 깨끗하고 순수한 용광로

제품에는 금속 성분이 포함되어 있지 않으며 초고온 환경에서 휘발성 불순물 침전이 없습니다. 실리콘 웨이퍼, 반도체 웨이퍼, 고순도 절연재 등을 오염시키지 않아 태양광발전 및 반도체 생산라인의 불량률을 대폭 감소시킵니다.

4. 가볍고 내열성이 뛰어나 수명이 길어집니다.

자체 중량은 몰리브덴 나사의 1/6에 불과하므로 퍼니스 열장 및 장비 리프팅 구조에 대한 전체 부하를 효과적으로 줄입니다. 수천번의 고온과 저온을 번갈아 반복한 후에도 균열이나 층이 발생하지 않으며 수명은 금속 고온 볼트의 3~6배입니다.

5. 다중 사양 사용자 정의, 선택적 항산화 코팅

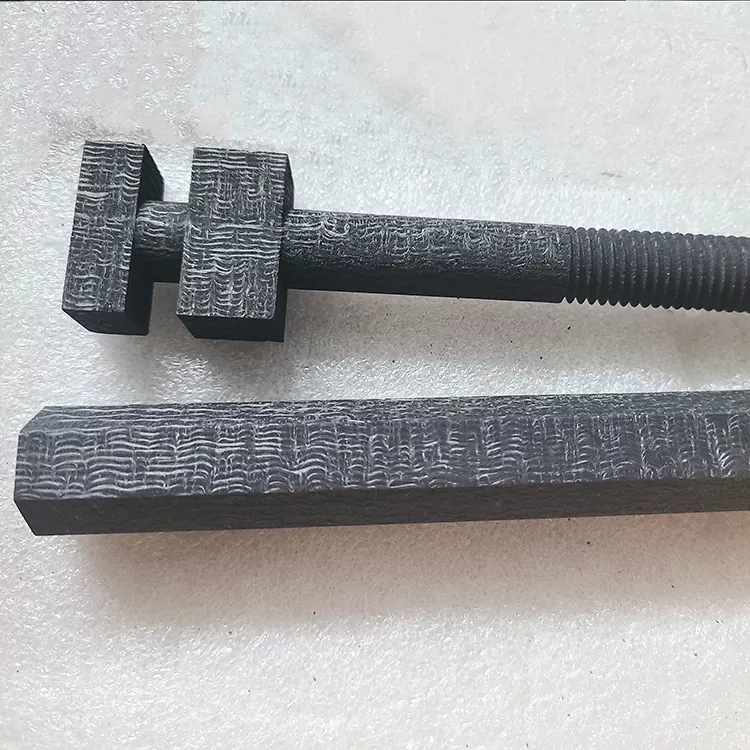

전체 톱니, 반 톱니, 계단형, 연장형 및 단축형 불규칙 볼트의 사용자 정의를 지원합니다. 호기성 조건에서는 맞춤형 탄화규소 항산화 코팅을 적용하여 진공로 이상으로 사용 시나리오를 확장할 수 있습니다. Junteng의 자체 생산 카본 너트 및 와셔와 완벽하게 호환되어 완전한 고정 어셈블리 세트를 달성합니다.

완전한 생산 공정 흐름

Junteng의 Carbon Carbon Studs는 전체 프로세스에 걸쳐 설정된 12개의 엄격한 품질 검사 노드를 갖춘 폐쇄 루프 통합 독립 생산을 채택합니다.

1. 박리 또는 파손 없이 섬유 연속성을 보장하기 위해 12K 연속 탄소 섬유 직조 3차원 통합 프리폼을 선택합니다.

2. 다중 진공 고압 아스팔트 함침을 사용하여 내부 기공을 채우고 성형체의 밀도를 향상시킵니다.

3. 탄소 매트릭스 구조를 고형화하기 위해 1000℃에서 분할 탄화 처리;

4.2800℃초고온 흑연화 정제, 미량 회분 함량 제거 및 불순물 침전 감소;

5. 정밀 스레딩을 위한 전용 다이아몬드 절삭 공구가 포함된 5축 CNC 공작 기계, 완전하고 버가 없는 치형 프로파일 및 깨진 모서리 없음;

6. 필요에 따라 표면 연마, 전체 크기 검사 및 SiC 항산화 코팅 스프레이; 완제품은 외관 및 허용차 등을 수작업으로 재검사한 후 분류, 보관됩니다.

적용 시나리오 및 사용 범위

1. 태양광 신에너지 산업: 단결정 용광로 및 다결정 잉곳 용광로 내부의 흑연 지지 프레임, 절연 압력판 및 열장 전체 프레임의 장거리 고정 연결;

2. 반도체 정밀 장비: CVD 증착로, 진공 확산로, 고순도 어닐링로 내부에 대형 흑연 부품을 고정하여 칩의 금속 오염을 방지합니다.

3. 산업용 고온 열처리 : 진공 소결로, 탄화로, 흑연화로 고정 장치, 대형 금형 장거리 커넥터, 고가의 몰리브덴 나사 교체로 소모품 비용 절감

4. 항공우주 및 실험실 연구: 고온 튜브 퍼니스, 열 보호 테스트 벤치 및 진공 열 시뮬레이션 테스트 장비를 위한 장기 고정 액세서리입니다.

표준 사용 지침

1. 조립하기 전에 스레드 내부의 먼지와 잔해물을 청소하고 스레드 마찰 손실을 줄이기 위해 고순도 흑연 윤활제 분말을 얇게 바르십시오.

2. 토크 렌치를 사용하여 균일하게 잠그고 부서지기 쉬운 탄소 재료 스레드가 파손되는 것을 방지하기 위해 공압 충격 도구를 사용하는 것은 엄격히 금지됩니다.

3. 코팅되지 않은 탄소 탄소 나사는 진공, 질소, 아르곤 등과 같은 불활성 환경에만 적합합니다. 고온 호기성 조건에서는 SiC 코팅을 선택해야 합니다.

4. 긴 부품을 여러 지점에서 조립할 때 볼트 파손을 일으킬 수 있는 불균일한 힘을 피하기 위해 일괄적으로 대칭적으로 고정해야 합니다. Junteng의 오리지널 카본 너트 및 와셔와 결합되어 전체 패스너 세트의 사용 수명을 극대화합니다.

사용상의주의 사항

탄소 탄소 복합 재료는 부서지기 쉬운 재료이므로 무거운 물체에 부딪히거나 높은 곳에서 떨어지거나 단단한 물체에 긁히는 것을 엄격히 금지합니다. 코팅되지 않은 볼트는 계속해서 산화되고 마모되기 때문에 800℃ 이상의 공기 환경에서는 오랫동안 사용할 수 없습니다. 반복적인 마찰로 인해 스레드 프로파일이 마모되고 고정 정확도가 저하될 수 있으므로 잦은 분해 및 조립을 피하십시오. 완제품은 건조하고 통풍이 잘되는 창고에 보관되며, 고온 사용 시 수분 흡수로 인해 균열이 발생할 수 있습니다. 철, 몰리브덴, 텅스텐 금속 볼트와 혼합 조립하는 것은 고온에서 전기화학 반응이 일어나 화로를 오염시킬 수 있는 불순물을 생성할 수 있으므로 금지됩니다.

고객의 핵심 관심사 및 목표 솔루션 표

권위 있는 자격 및 테스트 인증

우리 공장은 ISO9001 국제 품질 경영 시스템 인증 및 기업 안전 생산 표준화 인증을 보유하고 있습니다. Carbon Carbon Studs에는 고온 저항, 열팽창 계수, 회분 함량 및 열충격 저항 테스트 항목을 다루는 완전한 CNAS 테스트 보고서 세트가 갖추어져 있습니다.

기업은 여러 상장된 태양광 및 반도체 회사에 자격을 갖춘 공급업체를 지정했으며 고객 확인을 위해 모든 공급업체 자격 문서를 제공할 수 있습니다. 각 제품 배치에는 독립적인 공장 품질 검사 양식이 함께 제공되며, 전체 공정에서 원자재 배치 및 가공 절차를 추적할 수 있어 결함이 있는 제품이 처음부터 혼합되어 배송되는 것을 방지할 수 있습니다.

자주 묻는 질문

Q1: 카본 카본 스터드와 일반 그래파이트 스터드의 차이점은 무엇입니까?

A: 흑연 나사의 내부 구조는 느슨하고 강도가 낮으며 고온에서 파손 및 분말 손실이 발생하기 쉬워 수명이 짧습니다. Junteng 카본 스크류는 밀도가 높고 강도가 좋은 섬유 강화 복합 구조입니다. 초고온 환경에서도 분말이 떨어지지 않으며, 흑연 스크류에 비해 수명이 5배 이상 높습니다. 둘은 서로 바꿔 사용할 수 없습니다.

Q2: 볼트를 별도로 구매해서 다른 제조사의 너트와 함께 사용할 수 있나요?

A: 별도의 볼트 조달을 지원하지만 Junteng의 매칭 너트와 볼트는 통일된 스레드 공차 설계를 채택하여 조립 적합성과 전반적인 안정성을 향상시킵니다. 전체 세트를 구입하는 것이 좋습니다.

Q3: 어떤 길이와 스레드 사양을 맞춤 설정할 수 있나요?

A: 나사 직경은 M3-M30을 포함하며 단일 길이는 10mm-600mm입니다. 이는 반 치아, 전체 치아 및 계단형 전환 형상의 사용자 정의를 지원하며 다양한 대규모 열장 개조 요구 사항에 적합합니다.

Q4: 정상적인 작동 조건에서 서비스 수명은 얼마나 되나요?

A: 안정적인 진공 불활성 환경은 12~26개월 동안 사용할 수 있습니다. SiC 산화 방지 코팅 나사는 마모가 매우 적고 호기성 고온 환경에서 6~11개월 동안 사용할 수 있습니다.

거래 보호 및 전체 주기 애프터 서비스

거래 보증

18년 동안 소스 제조업체에서 직접 운영했으며 장기적으로 안정적인 배치 공장 우대 가격을 제공합니다. 기업 서명, 부가가치세 계산서 발행 및 입찰 자격 스탬프를 지원합니다. 무료 샘플 테스트가 제공되며 샘플 성능이 표준을 충족하지 않으면 전액 환불됩니다. 대규모 주문은 공식적인 품질 보증 계약을 체결할 수 있으며, 규모나 성능이 적합하지 않은 경우 반품되거나 교체됩니다. 현장 검사를 위해 공장을 방문하는 고객을 환영합니다. 표준 재고 제품은 고객 생산 라인을 지연시키지 않고 신속하게 배송될 수 있습니다.

판매 후 서비스

전문 고온 복합재료 엔지니어가 일대일로 자유로운 작업 조건 선택 계획을 제공하고 볼트, 너트, 와셔의 조립 토크에 대한 기술 데이터를 제공합니다. 보증 기간 동안 사람의 손이 아닌 손상에 대해서는 무료 교체; 맞춤형 주문에 대한 처리 진행 상황을 실시간으로 동기화합니다. 고온 열전계 재료 및 장비 개조 기술에 대한 평생 무료 상담; 새로운 복합 재료에 대한 업그레이드 계획과 동기화되어 장기 협력 고객을 정기적으로 기술 후속 방문합니다. 샘플 및 대량 협력 조달에 대해 문의하는 신규 및 기존 고객을 환영합니다.
